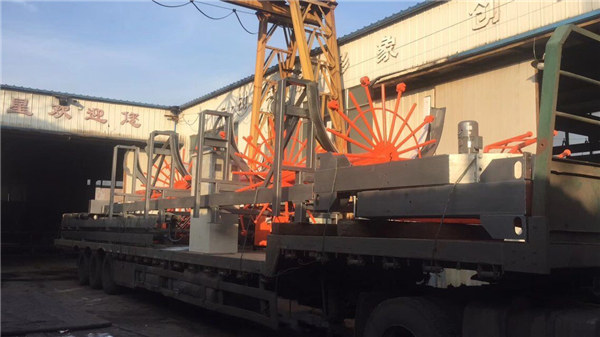

automatický stroj na výrobu ocelových tyčí

Rychlé podrobnosti

---

Typ:Stroj na svařování drátu
Stav: Nový
Místo původu: Shandong, Čína (pevninská část)
Výrobce: JIAXIN
Použití: Výstavba
Napětí: 440 / 380V (třífázové napájení), 380V / přizpůsobené
Aktuální: 10A
Jmenovitý pracovní cyklus: 65%
Jmenovitá kapacita: 13kw
Rozměry: 15000-20000
Hmotnost: 4.5T
Certifikace: ISO9001: 2008
Jméno výrobku:Stroj na výrobu klecí z automatické ocelové tyče
Průměr klece: 600-1500
Hmotnost klece: ≥ 4500 kg
Průměr hlavního rámečku: 12-32mm
Průměr cívky: 6-12mm
Cívka Bar Distance: 50-400mm
Způsob svařování: Obloukové svařování oxidem uhličitým
Výkon: 13 Kw
Barva: modrá / žlutá
Poprodejní servis: Inženýři k dispozici

Modelka	ZHL-1500-12	ZHL-2000-12	ZHL-2500-12
Průměr piloty (mm)	800-1500	800-2000	800-2500
Délka výztuže (m)	Přizpůsoben	Přizpůsoben	Přizpůsoben
Cage Wight (kg)	4500	6000	8000
Průměr hlavního prutu (mm)	12-32	12-32	12-32
Průměr bočního pruhu (mm)	6-12	6-12	6-14
Vzdálenost bočního pruhu (mm)	50-400	50-400	50-400
Weld Way	Tvrzené svařování oxidem uhličitým	Tvrzené svařování oxidem uhličitým	Tvrzené svařování oxidem uhličitým
Napětí	380v 50HZ	380v 50HZ	380v 50HZ
Výkon (kw)	13	23	30

Představení produktu

1. Plně automatické podavač pro urychlení nakládání a pronikání.

2. Mechanismus automatického podávání drátu může nastavit rozteč mezi jednotlivými linkami a kvalita lisování je vysoká.

3. Kladný a negativní mechanismus vyrovnávání kol s vysokou přesností a dlouhou životností

4. Automatická konstrukce klece, aby se zabránilo ohýbání kvůli vlastní hmotnosti během svařování.

5. Poloviční / plné automatické svařování lze volně volit. Pájecí spoje jsou přesné, vysoce kvalitní a rychlé svařovací rychlosti.

6. Disk je nainstalován s živým připojením, takže otočný talíř může být rychle měněn.

7. Řetězová dráha řízení frekvence, vysoká přesnost, skutečně mechanizovaná.

8. Důležitá kontrola PLC a invertoru, vysoká stabilita

Funkční charakteristiky

1. Dokáže dokončit svařovací práce jednotlivých výztuh, jediných třmínků, dvojitých třmínků, jediných výztužných tyčí a dvojitých zdvojených třmenů s hlavním výztuží.

2. Podávací část přijímá pevný nosný rám. Krmení je jednoduché a rychlé a účinnost je o více než 50% vyšší než u podobných výrobků.

3. Při výrobě klece může zařízení klece automaticky zvednout výztužnou klec, zabránit deformaci vyztužené klece, dosáhnout 100% pozitivní četnost výrobku a usnadnit práci při vykládání klece.

Vlastnosti procesu návrhu

1. Stojan zařízení je navržen s principem ocelové konstrukce, krásnou, dobrou stabilitou a vysokou pevností.

2. Celý stroj využívá modulární konstrukci a montáž na místě je jednoduchá a rychlá. Instalace může být dokončena pouze za 2 dny a účinnost instalace se zvýší o 200%.

3. Přírubová konstrukce je vyrobena z bezešvého trubkového ohýbání, což značně snižuje hmotnost, snižuje setrvačnost o 50%, šetří energii a šetří energii.

4. Flexibilní provedení kroužku a příčníku lze pružně vyměnit podle různých specifikací základů piloty, což je úsporné a použitelné.

5. Flexibilní provedení vyztužené trubky, upevnění vyztužené trubky je utaženo a výměna je výhodnější.

6. Servomotor je přijat k zajištění celkové velikosti klece produktu.

Výhody technických dat

1. Tyto dva modely dokáží dokončit výrobu 800mm-1500mm, 800mm-2000mm libovolné velikosti vyztužené klece.

2. Zařízení může zpracovat největší 30m ocelovou klec najednou.

3. Vysoce přesný servopohon, rozteč lze nastavit libovolně na 50-300mm a chyba sklonu může být v rozmezí 5mm.

4. Rychlost klece je až 3,5 ot / min a rychlost lze nastavit podle aktuální situace.

Charakteristiky řídícího systému

1. Výběr domácího nebo mezinárodního slavného prvku značky

2. PLC má kapacitu 128K, rychlost zpracování 0.02 ~ 0.05 s, rychlost 10000 kroků v 1 ms, komunikační port RS232 a RS485 a dvě databáze.

3. Rozhraní člověk-stroj podporuje více jazyků; Funkce U zálohování dat na disku; nezávislou komunikaci na dvou portech.

4. Servo systém digitálního řízení má frekvenční a frekvenční charakteristiku vyšší než 400 Hz a rychlost fluktuace je <0,03. Má funkci komunikace RS485 / RS232 a může komunikovat s PLC v reálném čase.

Procesní vlastnosti trvanlivých součástí

Vyrovnávací kotouč využívá vysoce kvalitní oceli s vysokým obsahem uhlíku z chromu a využívá technologii tepelného zpracování přesného ložiska. Výkon vyrovnávacího kotouče je o více než 50% vyšší než výkon podobné oceli.

Procesní vlastnosti zpracování dílů

S mnoha automatickými inteligentními středisky pro řezání laserem, více automatickými svařovacími roboty, stovkami přesných svislých a horizontálních obráběcích center se dosahuje vysoce přesné obrábění dílů, směnný kurz je sto procent.

Zpracování ocelových klecových válcovacích svářečů
